组合式玻璃钢电缆支架-ZH700

组合式玻璃钢电缆支架-ZH700

热销

【发布时间】:2017-08-01 15:04:06

【材质/工艺】:玻璃钢材质--模压成型工艺

【产品尺寸】:700mm 【特殊尺寸可定做】

【使用场景】:适合电厂,电力电缆沟及电信电缆沟,地铁隧道等电缆敷设场所,现场安装及电缆敷设施工。

【产品介绍】:

销售热线: 13785874466

ZH700简介

  组合式玻璃钢电缆支架产品材料为热固性高分子复合材料,由树脂、玻璃纤维及填料组成,其特点是材料性能和产品结构根据使用对象的要求同时设计,并且材料的制作和产品的制作同时进行。

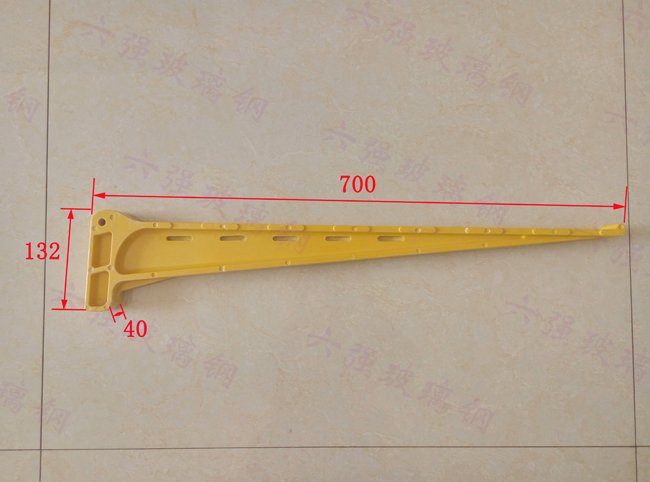

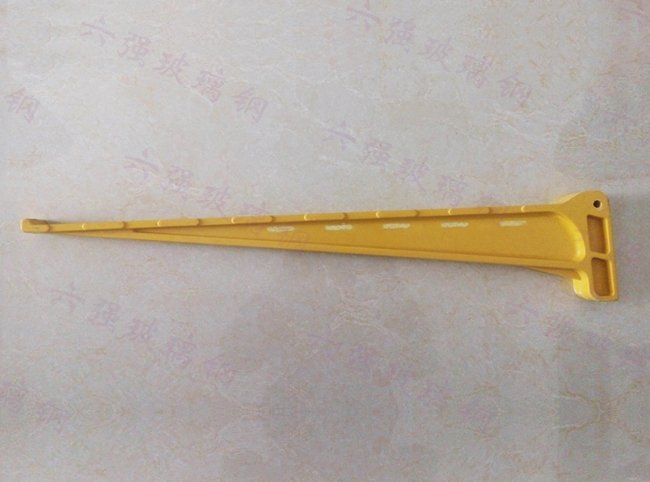

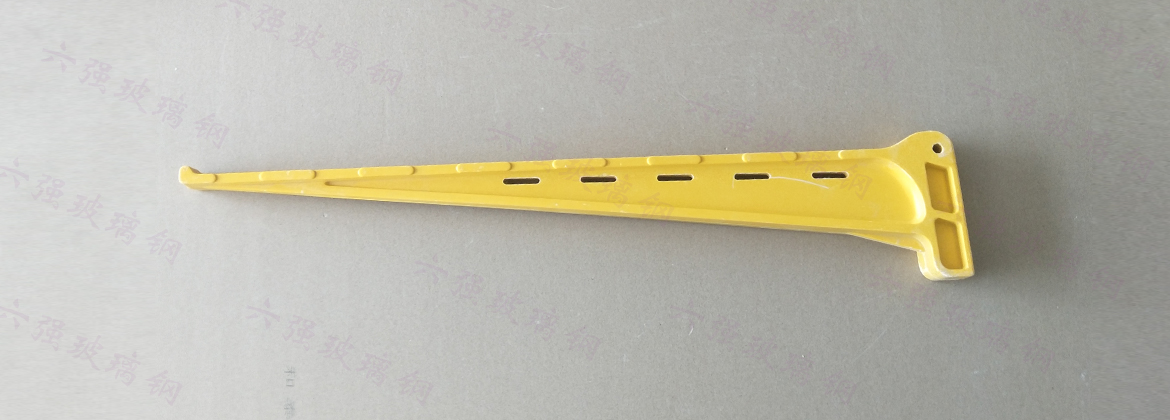

组合式玻璃钢电缆支架产品图片

支架制作过程

支架承重测试

常用尺寸:

组合式电缆支架型号表【单位:mm】
型号 臂长 底部尺寸 入槽尺寸
1 200 98 40
2 250 96 40
3 300 106 40
4 350 108 40
5 400 110 40
6 450 110 40
7 500 116 40
8 550 117 40
9 600 131 40
10 700 132 40
备注:可根据客户需求,提供电缆支架的设计、开模、制造整体式优质服务。

玻璃钢电缆支架检验报告

咨询客服查看完整的电缆支架检验报告

组合式电缆支架组成部分

  组合式电缆支架是由托臂、立柱和连接螺栓组成。立柱为槽型材料,可根据需要任意截取长度,调节层高,自由装配;托臂有十种规格供选择,满足不同长度和荷载要求。

  托臂装配连接螺栓规格为M8*65,立柱固定膨胀螺栓为M12。

组合式玻璃钢电缆支架的优势

  安装方便、比重小、机械强度高、耐腐蚀、安装快捷、使用寿命长;在电缆沟内设计使用寿命为50年,地面为25年。

安装方式:

  组合式玻璃钢电缆支架由电缆支架、立柱和连接销、固定帽组成,其立柱可根据需要任意截取长度,调节层高,自由装配,满足不同长度荷载要求

  1、根据电缆沟、电缆渠道的净宽及电缆型号大小选择支架规格,如有特殊需要,可根据实际情况制定。

  2、将固定立柱的膨胀螺栓(M12x100或120mm)按设计要求尺寸装入沟臂内。

  3、将立柱与固定在沟臂上螺栓按顺序安装并固定好,然后将支架嵌入立柱槽内,使支架上的孔眼对准立柱槽边侧眼位,用连接销栓穿住,两边用塑料帽固定住。

  4、安装宜水平走向,如倾斜则需要采用其它措施固定电缆。

  5、要求平衡、竖直,同侧支架水平间距80厘米,双侧支架错开安装,保证支架均衡承载。

  6、固定墙面须平整,保证立柱受力面积,避免扭曲,铺设电缆时,宜采用自上而下铺设,拖动电缆时宜水平拖动。

安装图纸:

组合式玻璃钢电缆支架安装图纸

安装效果图:

组合式玻璃钢电缆支架安装效果图

组合式玻璃钢电缆支架厂家

  六强玻璃钢是玻璃钢电缆支架专业生产厂家,从事玻璃钢电缆支架生产多年,生产的玻璃钢电缆支架具有比重小、机械强度高、耐腐蚀、安装快捷、使用寿命长等优点,玻璃钢电缆支架价格合理。欢迎新老客户来厂参观选购。

  玻璃钢电缆支架厂家:河北枣强玻璃钢工业园区(新华东街169号)

  玻璃钢电缆支架价格咨询:0318-8231937
