复合型电缆支架

复合型电缆支架

热销

【发布时间】:2018-12-18 10:58:23

【材质/工艺】:玻璃钢材质--模压成型工艺

【产品尺寸】:常用尺寸均有mm【特殊尺寸可定做】

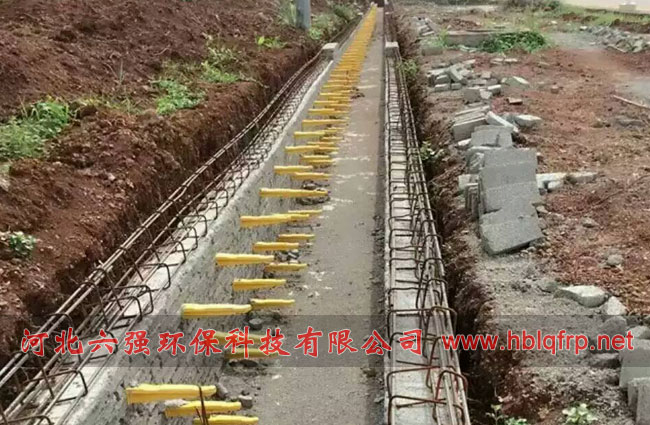

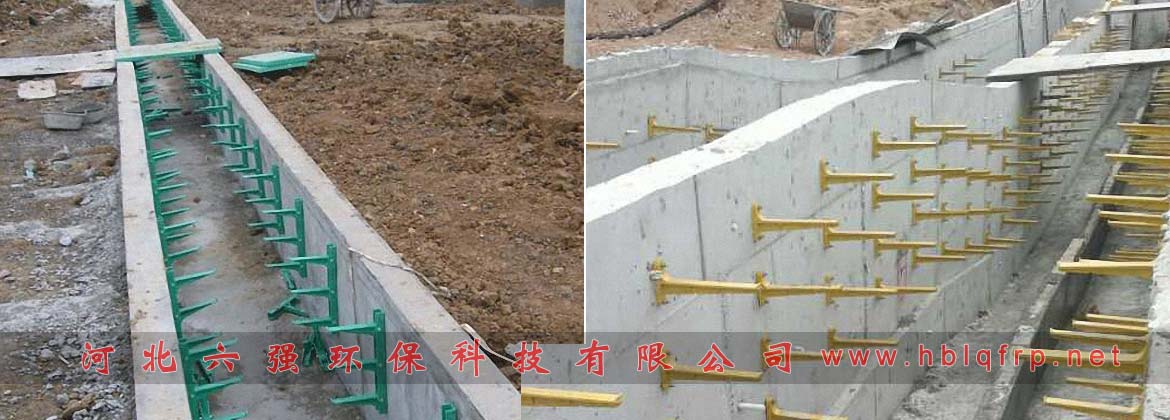

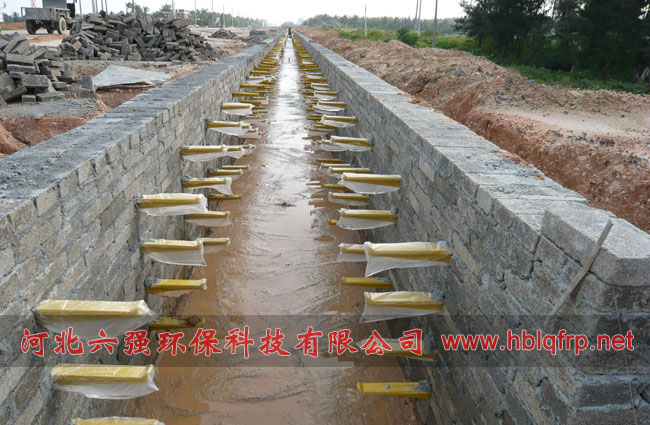

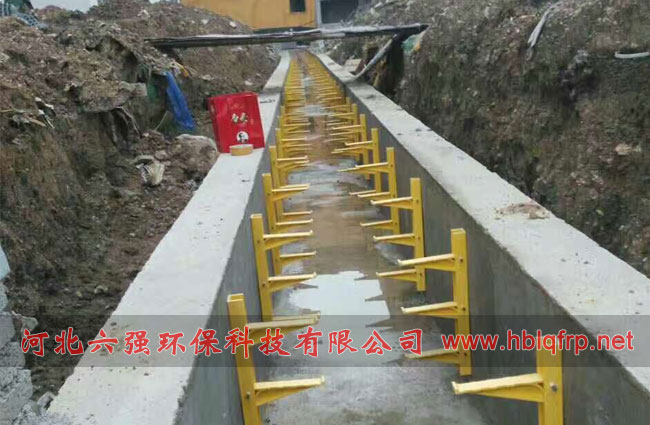

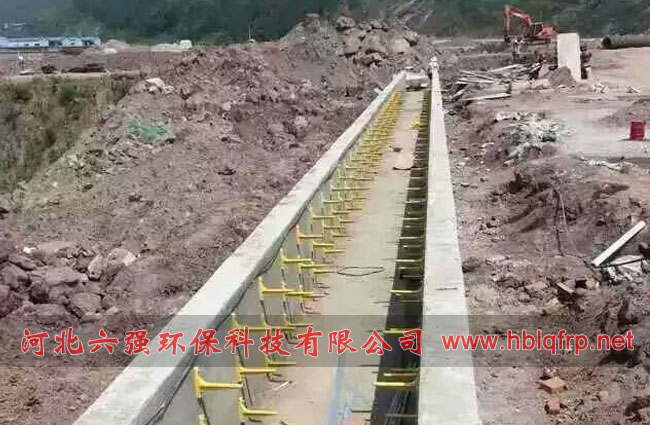

【使用场景】:适合电厂,电力电缆沟及电信电缆沟,地铁隧道等电缆敷设场所,现场安装及电缆敷设施工。

【产品介绍】:「河北六强」复合型电缆支架厂家,[可提供检验报告],20年复合型电缆支架生产加工经验,常用规格型号齐全,特殊尺寸可按照客户需求生产,欢迎来电咨询.

复合型电缆支架防腐实验过程

  《腐蚀与防护手册》1991版本指出:由于复合型电缆支架的树脂基复合材料具有优异的耐腐蚀性能,所以它不像普通钢材那样会产生电化学腐蚀。

  选取5根复合型电缆支架试样,分别在5%盐酸溶液室温下浸泡7昼夜、在10%氢氧化钠溶液室温下浸泡7昼夜,试样表面无变化,检测浸泡后的试样拉伸强度及模量、弯曲强度及模量,均无明显变化。

  再选取5根复合支架试样经高低温交变(-40℃+ l00℃ ),每日8h,持续试验7d,再经每日8 h,持续7d的盐雾试验。

  经高低温交变试验和盐雾试验后,样品性能基本无明显变化.测试证实了复合型电缆支架即使在长期积水的电缆沟及电缆工井等潮湿环境中,也不会腐蚀老化。

玻璃钢特性介绍

  (1)可设计性。由于纤维增强.强度高又有方向性,按设计要求可以进行纤维轴设设计,以达到使用要求.材料密度在(1.5一2.O)g/cm3或(T/m3).强度随不同成型工艺有较大变化.用SMC制成的,为((80-160)MPa ;采用拉挤成型的,为((200-350)MPa。

  (2)耐酸碱等化学腐蚀、耐盐雾、耐老化、不生锈。

  (3)电绝缘.电阻率为101,一1015(Ω或Ω·CM).

  (4)非磁性,不产生电涡流。

  (5)耐高低温,在低温下不发脆、不开裂,强度还会不同程度提高。

  (6)制成方便,一次成型产品.安装施工简便,工程造价低。

  (7)可阻燃,用不同配方,可达到不同等级的阻燃性能.

  (8)使用寿命长.我国上世纪六十年生产的产品目前还在应用中.不同配方,使用寿命不同.至少30年。美国有报道,用拉挤生产的电线杆,可使用80年。

复合型电缆支架与镀锌角钢电缆支架性能对比

复合型电缆支架与镀锌角钢电缆支架性能对比表



复合型电缆支架 镀锌角钢电缆支架
防腐蚀,不生锈,可以长期在潮湿或 水中使用,使用寿命长(主要制作材 料是树脂糊浸渍玻璃纤维),安装后期免维护。 易生锈,同时也容易腐蚀电缆,不易于在潮湿环境中使用,使用寿命相对短,安装困难。
支架安装简单方便,产品表面光滑美观无毛刺,摩擦系数小,后期电缆安装架线时不易划伤电缆,电缆安装时,支架可以沿着立柱方向做90角转动,增加更大空间便于施工。 表面相对不是很光滑,在电缆安装拖拉时,电缆比重,容易划伤电缆外绝,也很容易误伤施工人员,后期电缆安装空间小,施工相对困难。
机械强度高,大均布负荷载380kg.耐热、耐寒、耐火性能优,(防火等级B1级阻燃)在一50-130℃下可以安全使用。 耐热、耐寒、耐火性能优,能在极端的冷热环境下使用。
绝缘性能好,绝缘电阻为1000GΩ, 无电腐蚀,本身不需要做接地环网,可以节省成本和安装费用。 导体,需要做接地环网,提前做预埋件,增加了成本和安装费用。
环保产品,制作主要材料是玻璃纤维再添加少量填料,经过多层程序制作而成,具有二次回收再成型功能。 有回收利用价值,容易发生偷盗。

复合型电缆支架的特点及安装

  特点

  1)轻质强度高

  FRP主要由起增强作用的玻璃纤维和起枯结作用、传递载荷作用的热固性树脂组成。其相对密度在1.4-2.。之间,只是碳钢的1/4-1/5,但拉伸强度十分接近,其含量、长度、铺设形式决定了电缆支架的强度。

  2)耐腐蚀好

  复合型电缆支架耐腐蚀,适合在潮湿、盐雾、酸和弱碱环境使用,克服了传统钢支架容易被腐蚀的缺陷。

  3)电性能好

  FRP在高频下具有良好的介电性,是一种优良的绝缘材料,玻璃钢支架不会因长期大电流产生涡流损耗引起支架发烫等问题,而且绝缘性能可以根据使用要求进行调整。电绝缘型的绝缘电阻大于1000 GΩ;抗静电型的表面电阻小于10 GΩ。

  4)阻燃性好

  氧指数是评价电缆放火产品重要的检测手段。氧指数是指在大氧气条件下防火产品耐烧的特性.在工程中使用应根据燃烧强度确定。例如:在30根电缆的条件下,如果发生电缆引燃事故,在4 min内即可形成500℃以上高温热聚集,从而导致电缆沿走向延燃,电缆越多可燃体质量越大。若以300根电缆计,单位长度可燃体质量为158 kg/m,按大可能产生燃烧强度计算,氧指数应该大于“%.根据现场使用要求,新研制的复合型电缆支架的氧指数大于等于70 %。符合防火低烟、无卤、无毒的要求。

  5)热性能好

  FRP的热导率较低,在瞬时高温下是一种理想的热防护和耐烧蚀材料,在长期负载下复合型电缆支架不会变形,克服了传统金属支架刚性差、变形往下倾斜的缺陷。

  6)可设计性好

  FRP的增强材料已由玻璃纤维扩大到碳纤维、硼纤维、芳纶纤维、氧化铝纤维和碳化硅纤维,可以根据用户的不同要求,对玻璃钢支架的形状、用途及数量,制定佳工艺流程,工艺简单,一次成型。复合型电缆支架可以预埋安装,也可以直接砌人墙体或直接用膨胀钉固定在电缆沟壁上,定位准确牢固,施工非常方便。地下使用寿命为50年,地上使用寿命为20年。

安装要求

  1)根据电缆沟或者电缆渠道的净宽尺寸以及电缆型号大小选择复合型电缆支架,3/300/540,支架适用放置3根电缆;2/200/320支架适用放置2根电缆,并可根据特殊要求进行定制。

  2)环境温度为一20-C-+70'C,

  3)安装宜水平走向,如倾斜则需采用其他措施固定电缆。

  4)要求平衡、竖直,同侧支架的水平间距为80 cm,双侧支架错开安装,保证支架均衡承载。

  5)支架预埋时须保证支架基座与砌墙混凝土充分咬合、密实,与固定墙面保持直角状态,保证底座受力面积,避免扭曲。铺设电缆时宜自上而下,拖动电缆时宜水平拖动。

结语

  复合型电缆支架与传统角钢电缆支架相比,在使用性、耐久性、经济性等方面均有一定的优势,通过近几年的试点应用,可以在全国地区推广应用。
