螺钉式玻璃钢电缆支架-LD400

螺钉式玻璃钢电缆支架-LD400

【发布时间】:2017-08-01 15:04:02

【材质/工艺】:玻璃钢材质--模压成型工艺

【产品尺寸】:400mm 【特殊尺寸可定做】

【使用场景】:适合电厂,电力电缆沟及电信电缆沟,地铁隧道等电缆敷设场所,现场安装及电缆敷设施工。

【产品介绍】:预埋式电缆支架,通过防滑齿增强与墙壁之间的摩擦力,从而增强与墙壁之间的牢固性,进一步提高预埋式电缆支架的机械强度;同时,所述支撑臂的一面为斜面,所述支撑臂的尺寸由与所述固定座的连接处向所述支撑臂自由端逐渐递减,在保证机械强度的情况下可以节省原料,从而降低了成本,提高了经济效益。

产品简介

  螺钉式电缆支架,采用三角形结构。为我公司的另一种玻璃钢电缆支架,原材料延用了由树脂、玻璃纤维、填料、为基础的模压件,采用在支架上直接成型出安装孔的办法,使用时可将电缆支架用膨胀螺丝的方式直接固定在墙体上,适用于各种电缆敷设现场,大大增大了电缆支架的使用随即性,安装方便。

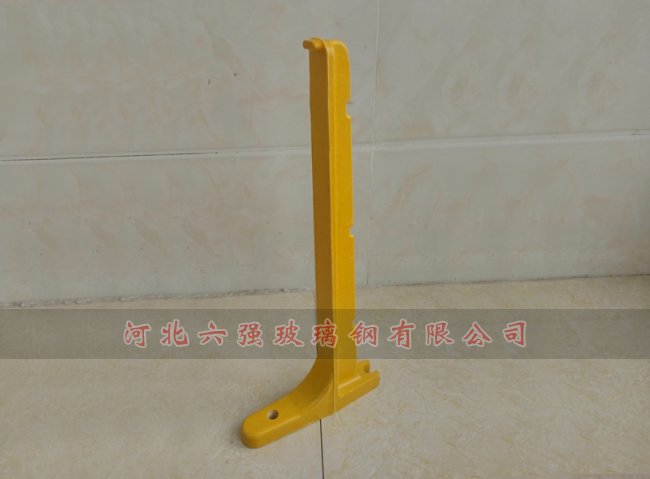

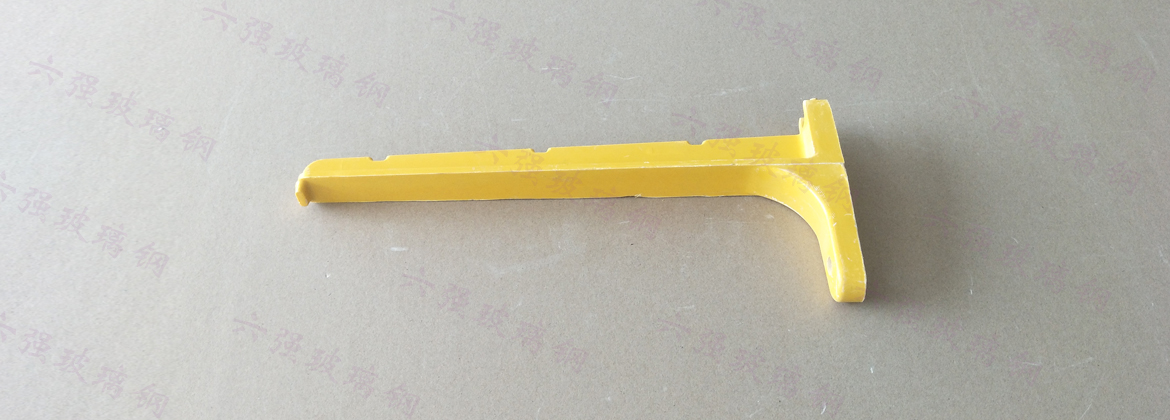

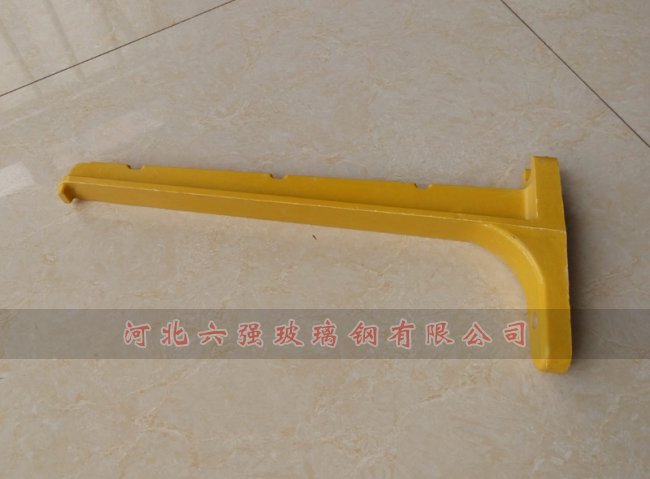

产品图片

支架制作过程

常用尺寸:

螺钉式电缆支架型号表【单位:mm】
型号 臂长 贴墙尺寸 安装眼距
1 250 180 145
2 300 175 145
3 350 180 140

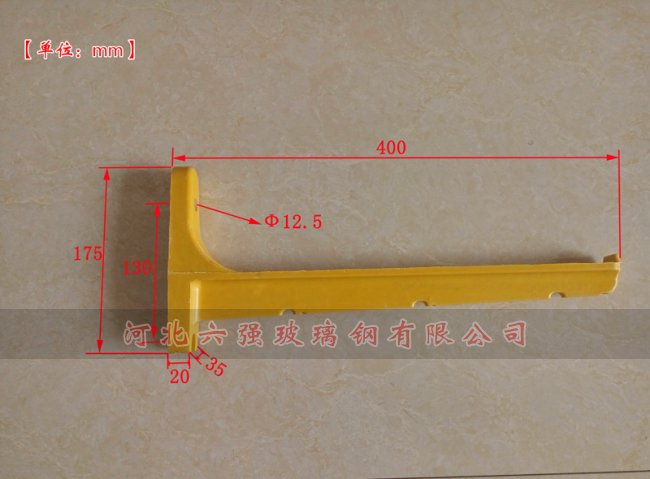

4 400 175 125
5 450 153 125
6 500 170 135
7 600 195 155
8 750 250 205
备注:根据客户需求,提供电缆支架的设计、开模、制造整体式服务。

玻璃钢电缆支架检验报告

咨询客服查看完整的电缆支架检验报告

产品优势

  安装方便,对设计不同层数的电缆沟均能施工,在电缆沟施工时将电缆支架预埋墙内即可,施工简单方便,安装效率高,成本低。

安装方式:

  1、根据电缆沟,电缆渠道的净宽及电缆型号大小选择支架规格。

  2、安装宜水平走向,如倾斜则需要采用其它措施固定电缆。

  3、支架采用Ml 2x120加长杆膨胀螺栓,螺钉预埋深至少100毫米。

  4、要求平衡,竖直,同侧支架水平间距80cm,双侧支架错开安装,保证支架均衡承载。

  5、固定墙面须平整,保证支架贴编部分受力面积,避免扭曲,铺设电缆时,宜来用自上而下铺设,拖动电缆时宜水平拖动。

安装图纸:

预埋式玻璃钢电缆支架安装图纸

安装效果图:

预埋式玻璃钢电缆支架安装效果图

玻璃钢电缆支架厂家

  六强玻璃钢是玻璃钢电缆支架生产厂家,从事玻璃钢电缆支架生产多年,玻璃钢电缆支架价格合理。欢迎新老客户来厂参观选购。

  玻璃钢电缆支架厂家:河北枣强玻璃钢工业园区

  玻璃钢电缆支架价格咨询:0318-8231937
