预埋式玻璃钢电缆支架-YM540

预埋式玻璃钢电缆支架-YM540

【发布时间】:2017-08-01 15:06:12

【材质/工艺】:玻璃钢材质--模压成型工艺

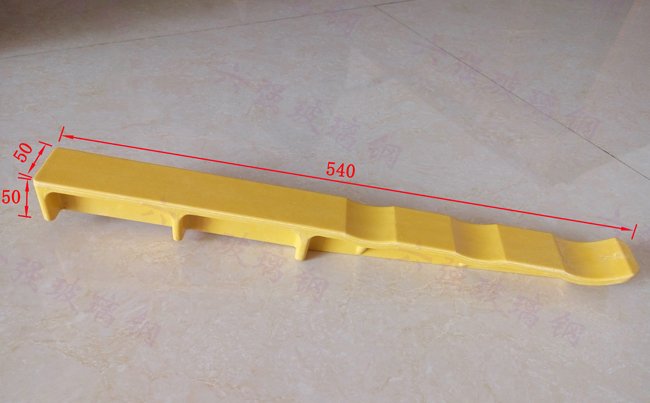

【产品尺寸】:540mm 【特殊尺寸可定做】

【使用场景】:适合电厂,电力电缆沟及电信电缆沟,地铁隧道等电缆敷设场所,现场安装及电缆敷设施工。

【产品介绍】:预埋式电缆支架,通过防滑齿增强与墙壁之间的摩擦力,从而增强与墙壁之间的牢固性,进一步提高预埋式电缆支架的机械强度;同时,所述支撑臂的一面为斜面,所述支撑臂的尺寸由与所述固定座的连接处向所述支撑臂自由端逐渐递减,在保证机械强度的情况下可以节省原料,从而降低了成本,提高了经济效益。

产品简介

  预埋式电缆支架,由墙体预埋套管和电缆支架组成,电缆支架通过自锁止机构固 定在预埋套管之中,电缆排列在隔离螺栓之间,隔离螺栓的顶端通过屏蔽接地线连接在一起。
  通过防滑齿增强与墙壁之间的摩擦力,从而增强与墙壁之间的牢固性,进一步提高预埋式电缆支架的机械强度;同时,所述支撑臂的一面为斜面,所述支撑臂的尺寸由与所述固定座的连接处向所述支撑臂自由端逐渐递减,在保证机械强度的情况下可以节省原料,从而降低了成本,提高了经济效益。

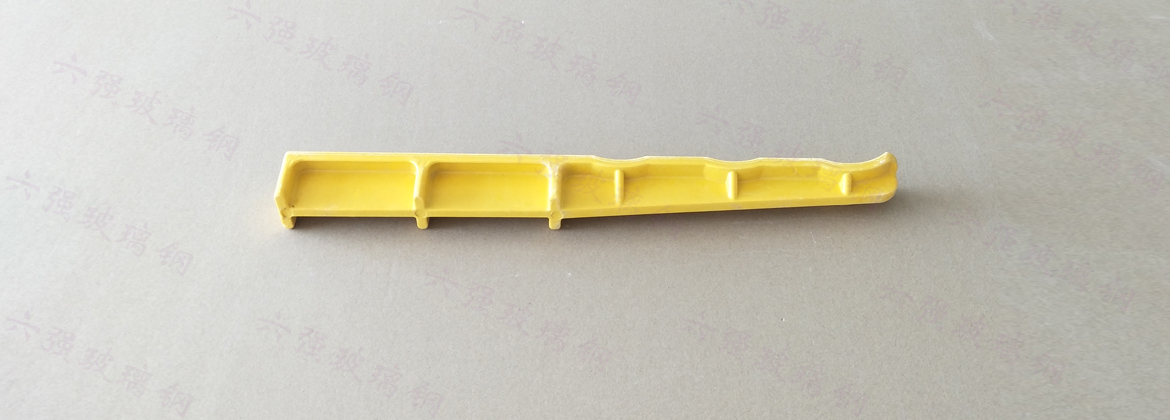

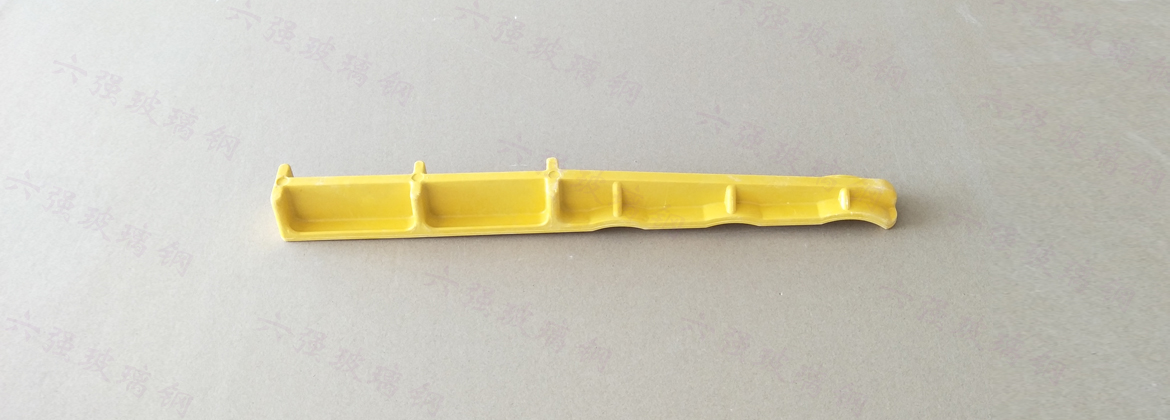

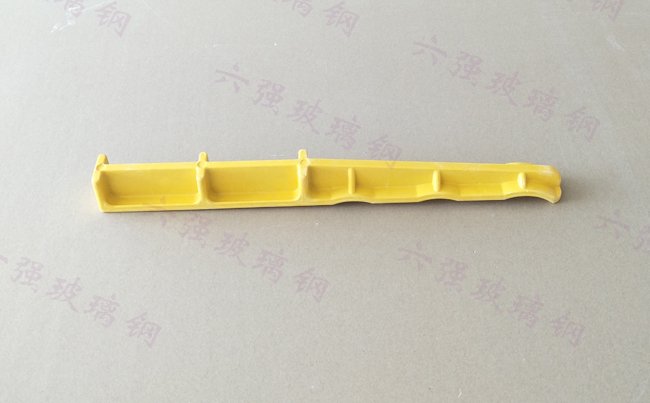

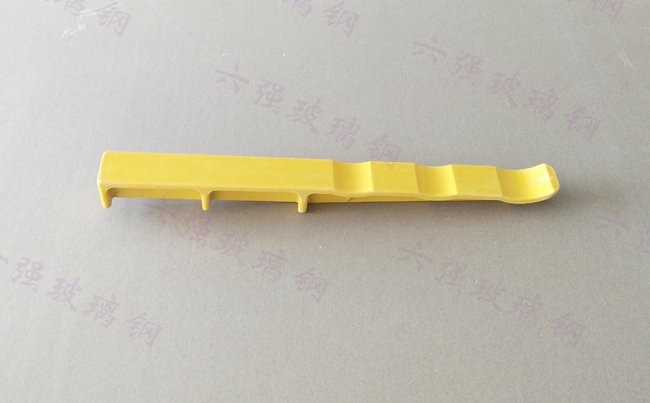

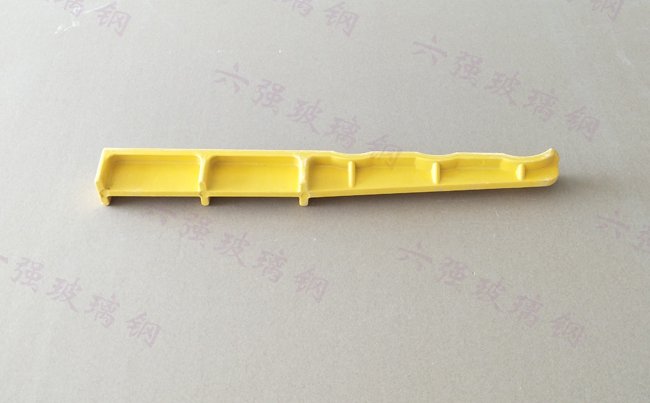

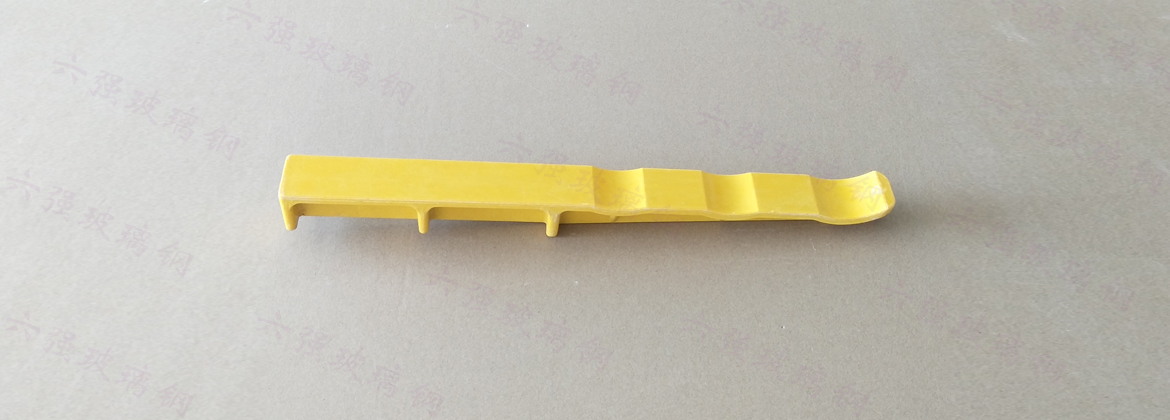

产品图片

产品加工过程

常用尺寸:

预埋式电缆支架型号表【单位:mm】
型号 臂长 入墙尺寸 外漏尺寸
1 365 100 265
2 400 100-150 300-250
3 430 100-150 330-280
4 450 100-150 350-300
5 490 170 320
6 500 100-200 400-300
7 540 100-200 440-340
8 600 100-250 500-350
9 670 170 500
10 700 100-250 600-450
备注:490/670为南方电网专用型号
可根据客户需求,提供电缆支架的设计、开模、制造整体式服务。

玻璃钢电缆支架检验报告

咨询客服查看完整的电缆支架检验报告

产品优势

  安装方便,对设计不同层数的电缆沟均能施工,在电缆沟施工时将电缆支架预埋墙内即可,施工简单方便

安装方式:

  1、根据电缆沟、电缆梁道的净宽及电缆型号大小选择支架规格,预埋500支架使用的电级外径不大千100mm,预埋600支架使用的电绮外径不大子110mm,如有特殊要求。可根据实际情况定制。

  2、安装宜水平走向,如倾斜则需要采用其它措施,固定电纽。

  3、要求平衡.竖直,同侧支架水平间距80cm,双侧支架错开安装,保证支架均衡承载。

  4、支架预理时须保证支架基座与砌墉涅凝土充分咬合、密实.与固定墙面保持直角状态,保证底座受力面积,通免扭曲。铺设电缆时。宜采用自上而下铺设,拖动时宜水平拖动。

安装图纸:

预埋式玻璃钢电缆支架安装图纸

安装效果图:

预埋式玻璃钢电缆支架安装效果图
