组合式玻璃钢电缆支架产品材料为热固性高分子复合材料,由树脂、玻璃纤维及填料组成,其特点是材料性能和产品结构根据使用对象的要求同时设计,并且材料的制作和产品的制作同时进行。
组合式电缆支架型号表【单位:mm】 | |||
型号 | 臂长 | 底部尺寸 | 入槽尺寸 |
1 | 200 | 98 | 40 |
2 | 250 | 96 | 40 |
3 | 300 | 106 | 40 |
4 | 350 | 108 | 40 |
5 | 400 | 110 | 40 |
6 | 450 | 110 | 40 |
7 | 500 | 116 | 40 |

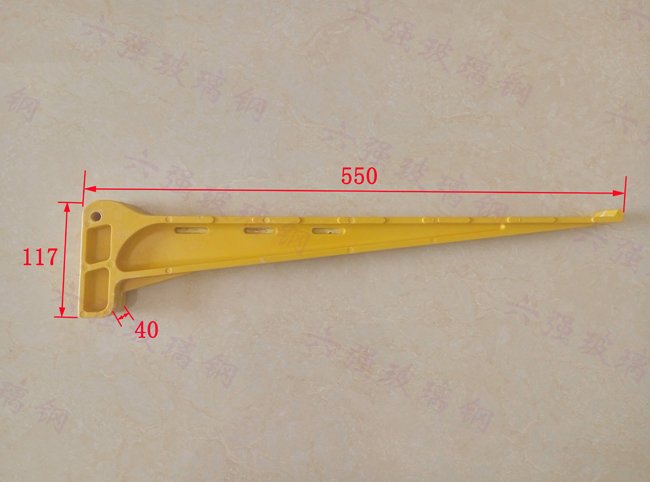

8 | 550 | 117 | 40 |
9 | 600 | 131 | 40 |
10 | 700 | 132 | 40 |

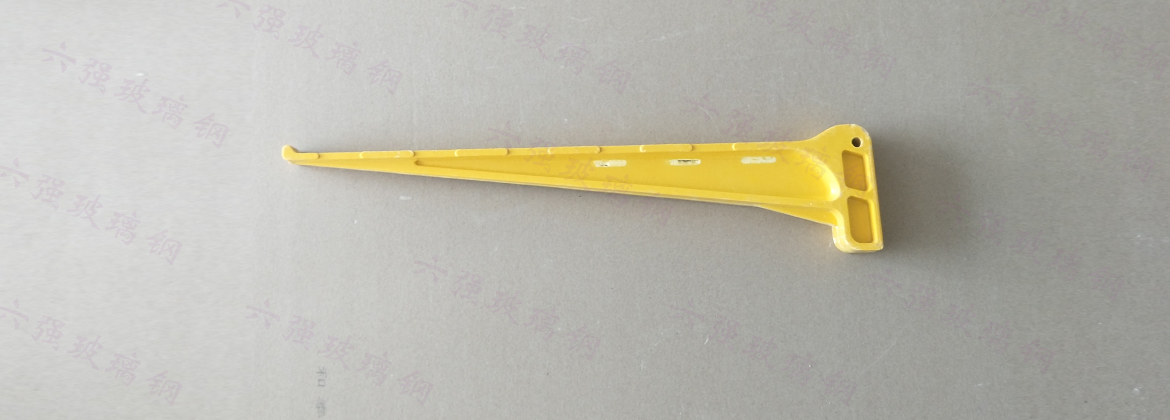

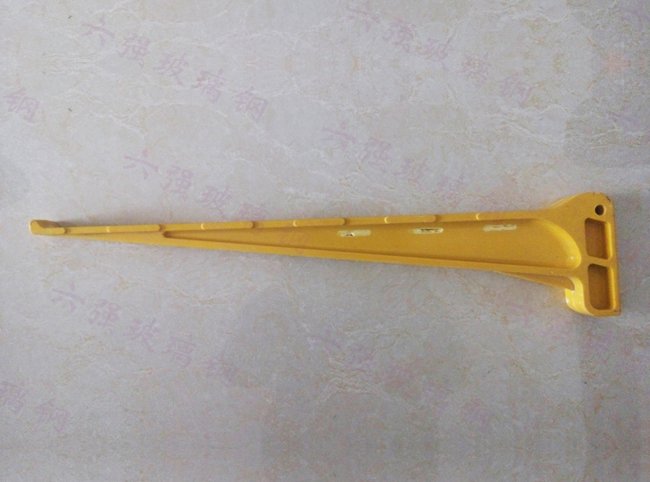

组合式电缆支架是由托臂、立柱和连接螺栓组成。立柱为槽型材料,可根据需要任意截取长度,调节层高,自由装配;托臂有十种规格供选择,满足不同长度和荷载要求。
托臂装配连接螺栓规格为M8*65,立柱固定膨胀螺栓为M12。
安装方便、快捷。
组合式玻璃钢电缆支架由电缆支架、立柱和连接销、固定帽组成,其立柱可根据需要任意截取长度,调节层高,自由装配,满足不同长度荷载要求
1、根据电缆沟、电缆渠道的净宽及电缆型号大小选择支架规格,如有特殊需要,可根据实际情况制定。
2、将固定立柱的膨胀螺栓(M12x100或120mm)按设计要求尺寸装入沟臂内。
3、将立柱与固定在沟臂上螺栓按顺序安装并固定好,然后将支架嵌入立柱槽内,使支架上的孔眼对准立柱槽边侧眼位,用连接销栓穿住,两边用塑料帽固定住。
4、安装宜水平走向,如倾斜则需要采用其它措施固定电缆。
5、要求平衡、竖直,同侧支架水平间距80厘米,双侧支架错开安装,保证支架均衡承载。
6、固定墙面须平整,保证立柱受力面积,避免扭曲,铺设电缆时,宜采用自上而下铺设,拖动电缆时宜水平拖动。
