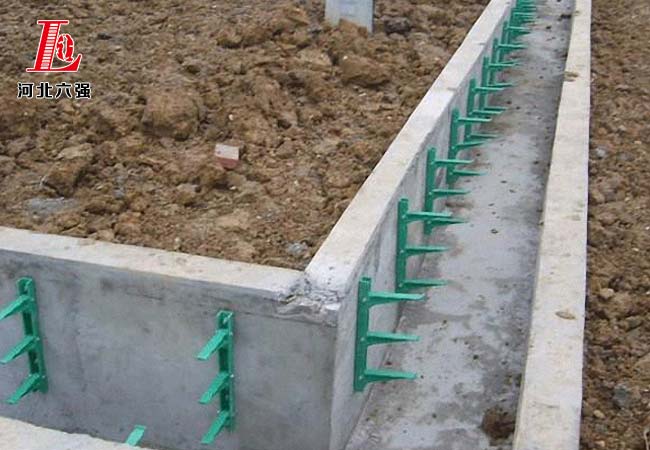

变电所电缆沟支架

变电所电缆沟支架

热销

【发布时间】:2018-12-24 09:12:06

【材质/工艺】:玻璃钢材质--模压成型工艺

【产品尺寸】:200-700mm【特殊尺寸可定做】

【使用场景】:变电所,变压器,南方电网,地下管廊等需要铺设电缆的电缆沟.

【产品介绍】:「河北六强」变电所电缆沟支架厂家,[可提供检验报告],20年变电所电缆沟支架生产加工经验,常用规格型号齐全,特殊尺寸可按照客户需求生产,欢迎来电咨询.

变电所电缆沟支架间准许的小距离是若干呢?

  答:变电所电缆沟支架就是支撑电缆的效用支架的体积,间距是依据电缆体积,根数来确认的,假如只有一层支架连署电缆沟壁的两侧,电缆在上头敷设,按图动工,大在下,小在上,排列齐楚,按要求包扎,首尾标签,易于维修应当没有问题电缆固定于电缆沟和隧洞的墙上,水普通装订置时,当电缆外径等于或小于50mm时应每隔1m加一支撑;外径大于50mm的电缆每隔0.6m加一支撑;排成三边形的单电缆,每隔1m应用绑带扎牢,铅直装置时,每隔1到1.5m之间加以固定。

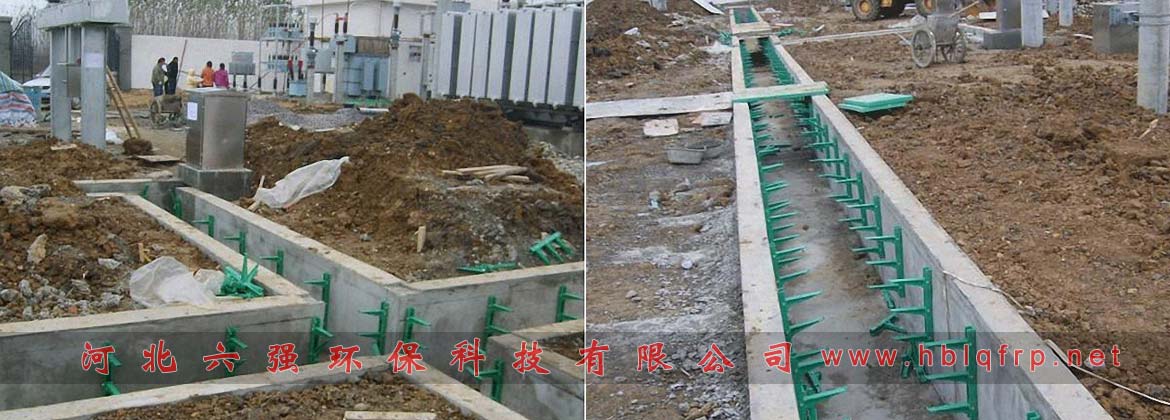

变电所电缆沟支架

  一、变电所玻璃钢电缆支架层架间间距

  (1)电力电缆200mm;

  (2)扼制电缆150mm;

  二、延长米间距支点距离

  (1)变压器电缆支架领导至立井顶部或楼板的距离不小于150~200mm;电缆支架下层至沟底或地面的距离不小于50~100mm。

  (2)全塑型的电缆,其支架水准净距普通为0.4mm。

  规格

  从结构分,有螺钉式、预埋式、组合式等。还有单个的支架型、整体托架型(有多个支架)。

  从支架长度分有:200, 250, 300, 350, 400, 450, 500, 600(mm)等.

变电所玻璃钢电缆支架的特点

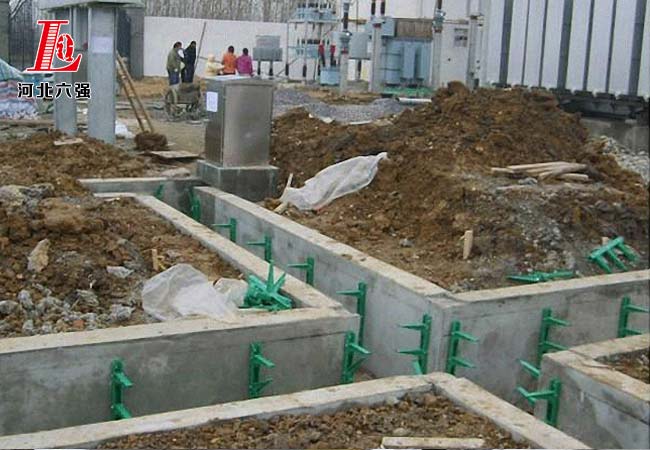

变电所电缆沟支架-1

  (1)、轻质强度高

  FRP主要由起增强作用的玻璃纤维和起枯结作用、传递载荷作用的热固性树脂组成。其相对密度在1.4-2.。之间,只是碳钢的1/4-1/5,但拉伸强度十分接近,其含量、长度、铺设形式决定了电缆支架的强度。

  (2)、耐腐蚀好

  玻璃钥支架耐腐蚀,适合在潮湿、盐雾、酸和弱碱环境使用,克服了传统钢支架容易被腐蚀的缺陷。

  (3)、电性能好

  FRP在高频下具有良好的介电性,是一种优良的绝缘材料,玻璃钢支架不会因长期大电流产生涡流损耗引起支架发烫等问题,而且绝缘性能可以根据使用要求进行调整。电绝缘型的绝缘电阻大于1000 GΩ;抗静电型的表面电阻小于10 GΩ。

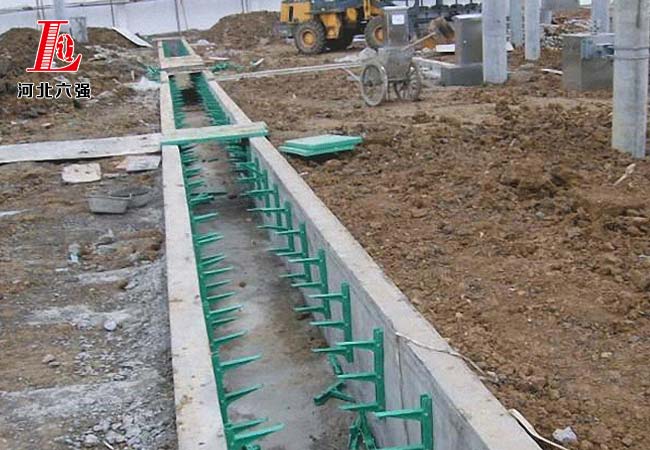

变电所电缆沟支架-2

  (4)、阻燃性好

  氧指数是评价电缆放火产品重要的检测手段。氧指数是指在大氧气条件下防火产品耐烧的特性.在工程中使用应根据燃烧强度确定。例如:在30根电缆的条件下,如果发生电缆引燃事故,在4 min内即可形成500℃以上高温热聚集,从而导致电缆沿走向延燃,电缆越多可燃体质量越大。若以300根电缆计,单位长度可燃体质量为158 kg/m,按大可能产生燃烧强度计算,氧指数应该大于“%.根据现场使用要求,新研制的玻璃钢电缆支架的氧指数大于等于70 %。符合防火低烟、无卤、无毒的要求。

  (5)、热性能好

  FRP的热导率较低,在瞬时高温下是一种理想的热防护和耐烧蚀材料,在长期负载下玻璃钢电缆支架不会变形,克服了传统金属支架刚性差、变形往下倾斜的缺陷。

  (6)、可设计性好

  FRP的增强材料已由玻璃纤维扩大到碳纤维、硼纤维、芳纶纤维、氧化铝纤维和碳化硅纤维,可以根据用户的不同要求,对玻璃钢支架的形状、用途及数量,制定佳工艺流程,工艺简单,一次成型。玻璃钢支架可以预埋安装,也可以直接砌人墙体或直接用膨胀钉固定在电缆沟壁上,定位准确牢固,施工非常方便。地下使用寿命为50年,地上使用寿命为20年。

产品详细尺寸

变电所电缆沟支架型号表【单位:mm】
型号 臂长 底部尺寸 入槽尺寸
1 200 98 40
2 250 96 40
3 300 106 40
4 350 108 40
5 400 110 40
6 450 110 40
7 500 116 40
8 550 117 40
9 600 131 40
10 700 132 40

注:变电所一般使用的组合式的比较多 ,所以以上尺寸表为组合式电缆支架的详细尺寸,如需其他类型(预埋式,螺钉式)可以联系我们的销售经理咨询型号以及价格。
